新規導入設備

マシニングセンタ オークマ製 GENOS M660-V

マシニングセンタ オークマ製
GENOS M660-V

加工能力:1,500mm×660mm
最大積載重量:1,500kg
切削時間の短縮と高精度加工を実現したオークマ製の立形マシニングセンタを新規導入。
小物の機械部品から、加工範囲内の製缶後の機械加工、アングル・チャンネル・パイプ・プレートなどの穴・タップ・切削加工に対応します。

ファイバーレーザー溶接機 WEL-KEN V-HF1000

ファイバーレーザー溶接機
WEL-KEN V-HF1000

従来のレーザー溶接の欠点を排除し、溶接スピードアップ（TIGに比べ倍以上）。
取り扱いしやすい超小型トーチで、AL・SUS・メッキ鋼板など適用範囲の拡大を実現しました。
TIG薄物溶接作業の焼け、焦げ、歪みが大幅に低減。より精度の高い加工を可能にします。

設備のご紹介

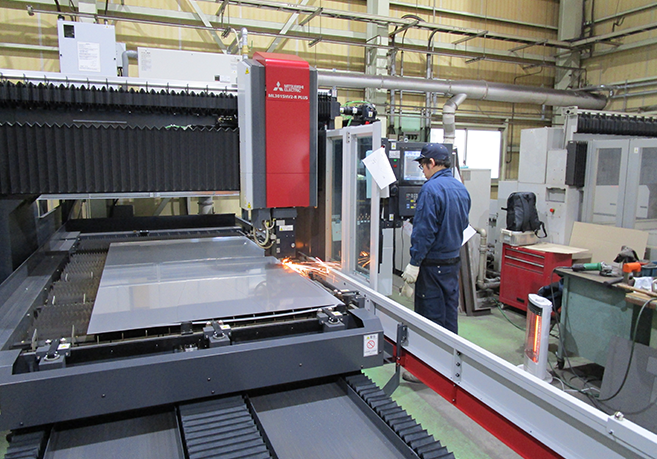

  • 三菱　レーザ加工機
    ML3015HV2-R−45CF-R

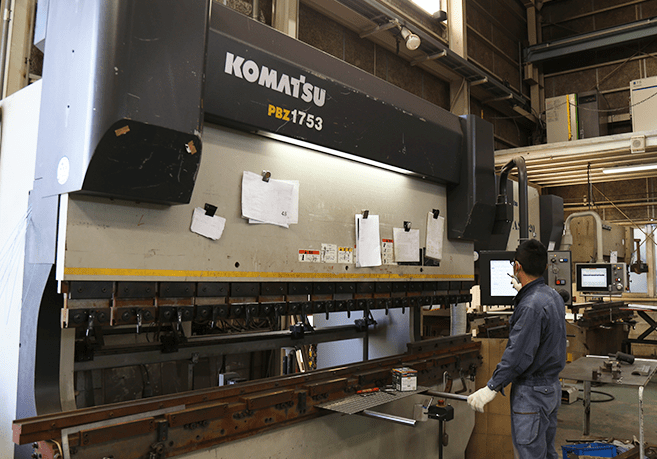

  • コマツ　コンポジットシナジードライブ
    PBZ-2シリーズ 1753

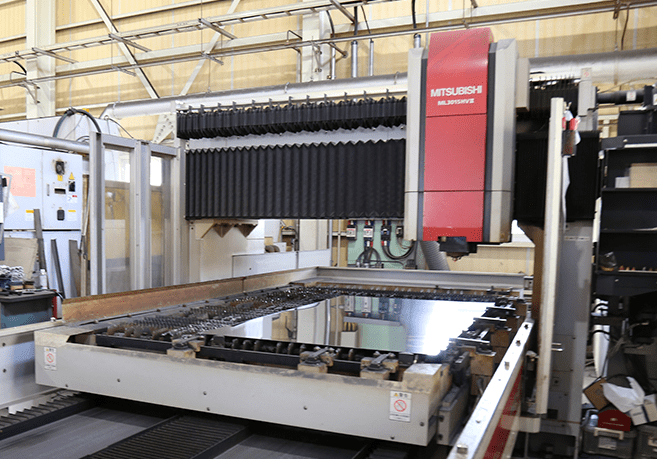

  • 三菱　レーザー加工機
    ML3015HV2-40CF-R

マシニングセンタ オークマ製 GENOS M660-V（1500ｘ660） 1台
ファイバーレーザー溶接機 300W WEL-KEN （ステンレスt2.5以下 アルミt1.5以下） 1台
CO2レーザー加工機　三菱　4kw　5×10材 1台
CO2レーザー加工機　三菱　4.5kw　5×10材 1台
CADCAM　キャドマック 3台
プレスブレーキ　コマツ　175トン　3m 1台
プレスブレーキ　コマツ　110トン　2.5m 1台
プレスブレーキ　コマツ　50トン　2m 1台
3本ロールベンダー 0.5m 1m 2m 計3台
シャーリング　2.5m 1台
フリーボール盤 2台
ラジアルボール盤 1台
直立ボール盤 3台
横フライス盤 1台
立フライス盤 1台
旋盤 1台
Tig溶接機 8台
CO2溶接機 8台

レーザー加工能力範囲

  • ＳＳ材
    最小穴径 ｔ0.5～ｔ6 2φ
    ｔ9 4φ
    ｔ12 8φ
    ｔ16 15φ
    ｔ19 19φ
    加工可能母材サイズ ｔ0.5～ｔ1.2 4ｘ8材
    ｔ1.6～ｔ19 5ｘ10材
  • ＳＵＳ材
    最小穴径 ｔ0.5～ｔ3 1.5φ
    ｔ4～ｔ6 3φ
    ｔ9 6φ
    ｔ12 10φ
    ｔ16 13φ
    加工可能母材サイズ ｔ0.5～ｔ1.2 4ｘ8材
    ｔ1.5～ｔ16 5ｘ10材

SS材の板厚の種類による曲げ加工

通常使用金型 限界使用金型 通常曲げＲ 限界曲げＲ 最少曲げ脚長（Ｓ） 最大曲げ長さ
ｔ1.0 Ｖ8 Ｖ8 2ｍｍ 2ｍｍ 6ｍｍ 3000
ｔ1.6 Ｖ12 Ｖ8 3ｍｍ 2.5ｍｍ 7ｍｍ 3000
ｔ2.3 Ｖ16 Ｖ12 4ｍｍ 3ｍｍ 10ｍｍ 3000
ｔ3.2 Ｖ25 Ｖ16 6ｍｍ 5ｍｍ 13ｍｍ 3000
ｔ4.5 Ｖ32 Ｖ25 7ｍｍ 6ｍｍ 19ｍｍ 3000
ｔ6.0 Ｖ40 Ｖ25 8ｍｍ 7ｍｍ 20ｍｍ 3000
ｔ9.0 Ｖ50 Ｖ32 13ｍｍ 10ｍｍ 27ｍｍ 1800
ｔ12.0 Ｖ60 Ｖ50 18ｍｍ 15ｍｍ 39ｍｍ 1000
通常使用金型 限界使用金型 通常曲げＲ
ｔ1.0 Ｖ8 Ｖ8 2ｍｍ
ｔ1.6 Ｖ12 Ｖ8 3ｍｍ
ｔ2.3 Ｖ16 Ｖ12 4ｍｍ
ｔ3.2 Ｖ25 Ｖ16 6ｍｍ
ｔ4.5 Ｖ32 Ｖ25 7ｍｍ
ｔ6.0 Ｖ40 Ｖ25 8ｍｍ
ｔ9.0 Ｖ50 Ｖ32 13ｍｍ
ｔ12.0 Ｖ60 Ｖ50 18ｍｍ
限界曲げＲ 最少曲げ脚長（Ｓ） 最大曲げ長さ
ｔ1.0 2ｍｍ 6ｍｍ 3000
ｔ1.6 2.5ｍｍ 7ｍｍ 3000
ｔ2.3 3ｍｍ 10ｍｍ 3000
ｔ3.2 5ｍｍ 13ｍｍ 3000
ｔ4.5 6ｍｍ 19ｍｍ 3000
ｔ6.0 7ｍｍ 20ｍｍ 3000
ｔ9.0 10ｍｍ 27ｍｍ 1800
ｔ12.0 15ｍｍ 39ｍｍ 1000

プレスブレーキ175トン仕様

↑
